摘要: 對超細幹粉滅火裝置的兩大系列即貯壓式和非貯壓式産品功能進行比較 ,闡述了兩種産品在噴射方式、啓動方式等方面的不同點。
       關鍵詞: 超細幹粉; 滅火裝置; 貯壓式; 非貯壓式
       超細幹粉滅火劑是我國在淘汰哈龍行動中研發出的一種新型高效滅火産品 ,随着公安部 GA 57822005 《超細幹粉滅火劑》和 GA60222006 《幹粉滅火裝置》兩個标準相繼出台 ,近兩年在國内掀起了一股超細幹粉熱 ,繼此之後 ,在全國有多家消防企業涉足超細幹粉行業 ,目前 ,圍繞超細幹粉滅火劑開發的滅火裝置有兩大系列 ,一種是貯壓式(包括:懸挂式、壁裝式、櫃式、車用型) ,産品規格齊全 ,品種多;另一種是非貯壓式産品(包括工程型和車用型兩種) ,又名脈沖式或超音速等 ,按驅動方式又分為氮氣驅動和燃氣驅動兩類。
以下對比進行應用方面的比較。
1.貯壓式和非貯壓式兩種産品噴射方式的比較

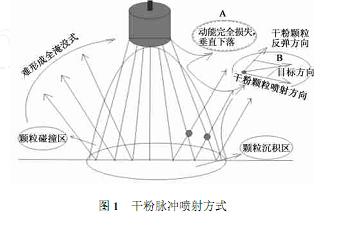

　　貯壓式滅火裝置和非貯壓式兩大類産品都是采用氣體驅動滅火劑噴射到保護區實施滅火 ,也就是廠家描述的“脈沖噴射方式”與“連續噴射方式”。脈沖 ,從字面上理解為脈搏的跳動産生的沖擊波。學術上把脈沖定義為在短時間内突變 ,随後又迅速返回其初始值的物理量。試驗表明 ,脈沖超細幹粉自動滅火裝置中所謂的“脈沖噴射方式”,實際是利用火藥瞬間爆炸産生的巨大沖擊力作為啓動動力 ,借助鋁膜(用來密封裝置噴口)跟筒體所承受壓力的差異(鋁膜壓力承受力小于筒體壓力承受力) ,使鋁膜破裂完成噴射。這種噴射方式是爆炸瞬間定向噴射 ,憑爆炸所産生的沖擊力瞬間噴完(如圖1所示) 。由于爆炸式啓動 ,每一粒幹粉顆粒具有同等的速度 ,根據動量守恒律 ( m1 v1 + m2 v2+ ……+ mnvn = m1 v1′+ m2 v2′+ ……+ mn nn′ ) ,得以下兩點。①質量相當的顆粒間發生碰撞 ,動量完全完全損失 ,在重力作用下垂直下落(如圖1中的A區) ；②質量不同的顆粒間發生碰撞 ,具有動能 ,繼續向目标方向運動(如圖1中的B 區) 。

       不難看出有一部分幹粉顆粒将垂直下落在裝置下方 ,形成幹粉沉積區 , (如圖1的顆粒沉積區) 。這部分幹粉不能起到滅火作用。噴射區幹粉顆粒之間發生非彈性碰撞 ,動量損失大 ,碰撞後幹粉顆粒的動量大減 ,幹粉無法得到有效利用(如圖 1) ,無法達到全淹沒式效果。即使增大幹粉劑量 ,啓動動力就要随之增加 ,顆粒沉積區也随之增大。然而達到的效果卻是同未增加幹粉劑量前一樣。試驗顯示 ,脈沖噴射方式在滅火裝置正下方總會有一堆幹粉沒有散開(當下方是平面的硬物且裝置距離反彈面在1 m内除外) 。

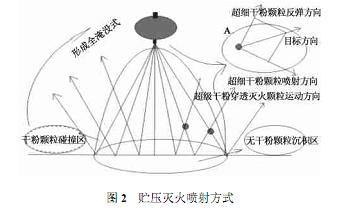

超細幹粉懸挂式貯壓滅火設備采用氮氣常壓驅動 ,噴射方式是“連續噴射方式”,噴射時間是小于等于5 s。不同時間噴射出的超細幹粉顆粒由于氣體壓強的曲線變化而具有不同的速度 ,根據動量守恒定律 ,每一粒超細幹粉顆粒在噴射區發生非彈性碰撞後 ,繼續向目标方向運動(如圖 2 中的 A 區) ,幹粉顆粒沉積區是均勻散開的(如圖 2) ,有效利用超細幹粉并達到全淹沒式滅火效果。另外 ,還可根據不同的保護對象而靈活設置驅動力大小 ,确保達到全淹沒式滅火效果 ,滅火後形成均勻覆蓋 ,有效防止火災複燃。

2.兩類滅火裝置啓動方式的比較
2. 1貯壓式滅火裝置
        貯壓懸挂式超細幹粉滅火裝置有三種啓動方式:定溫啓動、熱引發啓動、電引發啓動;且電引發和熱引發啓動方式都附帶定溫啓動 ,雙重保險。
(1)感溫元件溫控啓動:火災時 ,當環境溫度超過噴頭感溫元件公稱動作溫度 ,玻璃球受熱膨脹破裂 ,噴頭上的壓闆受粉罐内壓力推動脫落 ,滅火劑在驅動氣體作用下快速噴出滅火。
(2)熱引發啓動:火災時,明火引燃保護物附近的熱敏線,瞬間将熱源傳遞到滅火裝置,啓動器動作,玻璃球感溫元件受熱膨脹破裂,開啓噴頭噴放滅火劑滅火。
(3)電引發啓動:火災時 ,火災報警控制系統探測到火情 ,經報警滅火控制器确認并發出滅火指令給模塊 ,輸入輸出模塊動作接通滅火裝置上的電子啓動器電源 ,緻使玻璃球感溫元件受熱膨脹破裂 ,開啓噴頭噴放滅火劑滅火。根據不同場所和保護需要 ,在這三種啓動方式中可單具啓動和多具聯動 ,在聯動時須采用電引發啓動或熱引發啓動(如圖3) 。

       當火災報警系統發現火災信号 ,将信号反饋給火情信号控制中心 ,控制主機發出滅火信号啓動滅火裝置瞬間滅火。或通過熱敏線感應明火,快速傳遞火源至滅火裝置的感溫元件,熱啓動滅火裝置;同時,如熱啓動或電引發方式失效,其裝置本身的感溫元件繼續發揮作用,能自動打開噴口,釋放滅火劑滅火,萬無一失。
2. 2非貯壓式滅火裝置

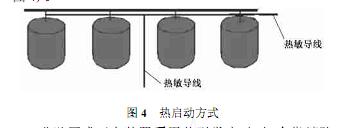

脈沖超細幹粉自動滅火裝置的自動啓動方式有兩種 ,一是電引發啓動:滅火裝置接收火災報警控制器發出的啓動訊号 ,接通電流後電爆管引爆火藥爆炸噴發滅火劑 ,亦能實現多具聯動;二是熱引發啓動:采用消防導火索感應明火 ,經快速導火索引爆火藥爆炸噴發滅火劑。脈沖超細幹粉自動滅火裝置的自動啓動方式(如圖4) 。

       非貯壓式滅火裝置采用熱引發啓動時 ,全靠消防導火索來連接裝置 ,如果在安裝過程中 ,導火索受損 ,将失去聯動功能。甚至單具也不能正常啓動滅火。
3.兩種滅火裝置的安全性比較
3. 1貯壓式滅火裝置
       貯壓式超細幹粉滅火裝置采用傳統的氮氣驅動方式 ,壓力為 112 MPa ,釋放滅火劑時如同我們常用的手提式幹粉滅火器相同 ,隻有“哧、哧”的放氣聲音 ,對現場的人員和任何物體沒有傷害 ,即使在安裝過程中 ,因接通電源産生誤噴 ,對安裝人員也不會造成任何威脅。特别是在同一個區域将多具滅火裝置連接一起 ,啓動時也不會有大的響聲 ,沒有沖擊波;采用定溫方式或電引發啓動時沒有火源,不會引發可燃氣體(一些保護區域可能存在可燃氣體,如地下沼氣、液化氣場所、易燃易爆場所等) ,免受二次災害,因而可以應用于防爆場所。
3. 2非貯壓式滅火裝置
       通過觀看過脈沖超細幹粉自動滅火裝置現場演示 ,我們發現其裝置在啓動時産生巨大的爆炸聲 ,一具滅火裝置啓動時其聲音達到 150 dB 左右 ,相當于一顆手榴彈的爆炸聲音 ,而人能承受的聲音僅90 dB ,如果在一個區域同時啓動多具裝置 ,那聲音和巨大的沖擊波會對現場人員造成傷亡。再就是裝置啓動時有破碎的鋁膜飛濺;碎片相當于手榴彈的碎片威力 ,不僅傷人 ,還有可能毀壞所保護的設備、設施;當脈沖超細幹粉自動滅火裝置用于電纜隧道 ,多具裝置同時啓動時 ,不能排除産生共振現象使電纜隧道坍塌或者帶來二次損壞的可能。如果用于有人的場所 ,巨大的響聲就讓人毛骨悚然 ,鋁膜飛濺還會傷人。
由于脈沖方式的沖擊波 ,非貯壓式産品在保護液體時 ,由于裝置的下方是幹粉沉積區 ,在引爆瞬間 ,強大的沖擊力會使油品四濺、不僅起不到淹沒式滅火效果 ,反而擴大了火災面積。

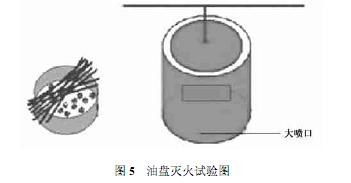

       圖 5 為 山東國泰科技(jì )有限公司做油盤滅火試驗的示意圖 ,在做油盤滅火表演時 ,為回避油品四濺的缺陷 ,隻好把油盤放在滅火裝置的側面 ,靠裝置底下的平面反彈滅火劑來滅火 ,然而在實際應用中 ,現場條件複雜 ,不可能按人們預期的方向去滅火。
4.後期維護管理和使用成本的差異
4. 1貯壓式滅火裝置
       兩類産品的維護管理也有很大差異 ,貯壓式産品有漏壓的可能 ,所以貯壓式産品在每個裝置上設置有壓力指示器 ,生産過程中 ,貯壓式要經過氣密試驗 ,如果經過觀察周期沒有漏壓 ,則裝置較低可保證三年以上不會漏氣 ,實踐也表明貯壓式裝置的漏氣小于0. 3 ‰,但在實際應用中 ,要求每半年要進行一次全面檢查 ,對漏氣的裝置要及時補充壓力或更換密封配件否則會影響滅火效率。貯壓式滅火裝置可反複灌粉 ,在 10 年使用期内發生噴射或滅火劑滿5年有效期後 ,可重複使用 ,使用成本和維護成本比非貯壓式要低得多。
4. 2非貯壓式滅火裝置
       脈沖超細幹粉自動滅火裝置的維護相對貯壓懸挂式超細幹粉滅火裝置較困難 ,超細幹粉的有效期是 5年 ,在5年期間 ,主要檢測啓動裝置是否可靠 ,而脈沖超細幹粉自動滅火裝置沒有經過密封處理 ,裝置上也沒有設置檢查器件 ,無法檢測其啓動性能 ,唯一的檢測方式是試驗裝置能否正常引爆。火藥的主要成分是硝酸鉀(KNO3 ) 、硫磺(S) 、木炭(C) , 受潮會失效;脈沖超細幹粉自動滅火裝置中的火藥會跟随外露的熱敏線吸潮而無法正常啓動 ,嚴重者會使幹粉吸潮結塊、變質即使噴口再大也是英雄無用武之地 ,因為變質的幹粉失去了滅火能力。非貯壓式滅火裝置不可反複灌粉 ,在 5 年使用期内隻是一次性用品 ,中途如發生鏽蝕、火藥失效、誤噴等 ,隻有重新購買新品。

文章标題：超細幹粉滅火裝置—貯壓式和非貯壓式産品功能比較 山東國泰科技(jì )有限公司編輯原創
